Konstante Bahnspannung bei sensiblen Elektrodenfolien

Die Herstellung von Elektroden- und Batteriefolien stellt höchste Anforderungen an die Stabilität der gesamten Bahnführung. Bereits geringste Schwankungen der Bahnspannung können die Prozesssicherheit beeinträchtigen und sich auf nachfolgende Prozessschritte sowie die Qualität der produzierten Folien auswirken. Gleichzeitig steigen mit höheren Produktionsgeschwindigkeiten und engeren Toleranzvorgaben die Anforderungen an die eingesetzten Walzensysteme und deren mechanische Eigenschaften.
Eine kontinuierlich stabile Bahnspannung bildet deshalb eine wesentliche Voraussetzung für eine wirtschaftliche und ausschussarme Produktion entlang der gesamten Wertschöpfungskette der Batteriefertigung.

INOMETA unterstützt stabile Bahnprozesse durch die Kombination aus anwendungsspezifisch ausgelegten Walzensystemen, integrierter Sensorik, Lösungen zur Bahnzugmessung sowie digitalen Systemen wie INOlogic^®. Ziel ist es, gleichmäßige Kraftverhältnisse innerhalb des Prozesses zu schaffen, relevante Prozessdaten transparent zu machen und die Voraussetzungen für eine kontrollierte Materialführung auch bei hohen Produktionsgeschwindigkeiten zu unterstützen.

Treten Sie noch heute mit dem Vertriebsteam von INOMETA in Kontakt und lassen Sie sich umfassend über Walzen, Beschichtungslösungen sowie weiteren innovativen Produkten des renommierten Herstellers aus Herford beraten. Stellen Sie jetzt Ihre Anfrage.

Stabile Bahnspannungen als Voraussetzung für reproduzierbare Batterieprozesse

Elektrodenfolien durchlaufen innerhalb der Batterieproduktion eine Vielzahl sequenzieller, aufeinanderfolgender Prozessschritte. Während der Beschichtungs-, Trocknungs-, Kalandrier- oder Wickelprozesse wirken stark variierende mechanische und thermische Kräfte auf das empfindliche Substrat. Die extrem dünnen Metall- und Kollektorfolien reagieren dabei hochsensibel auf kleinste mechanische Einflüsse oder Ungenauigkeiten innerhalb der Anlage. Transiente Schwankungen der Bahnspannung führen unweigerlich zu axialen Bahnwanderungen, lokalen Belastungsspitzen, Faltenbildung oder einer ungleichmäßigen Materialführung.
Diese Fehlerbilder übertragen sich direkt auf nachfolgende Veredelungsstufen und können im schlimmsten Fall zu kostspieligen Folienrissen im Trockner oder Kalander führen. Für Produktionsverantwortliche und Process Engineers wird die kontrollierte, zugspannungsarme Führung sensibler Folien daher zu einem entscheidenden Stellhebel, um den Materialausschuss zu reduzieren, einen homogenen Bahnlauf zu garantieren und die OEE der Gesamtanlage langfristig zu steigern.

Dynamische Einflussgrößen in der Batteriefolienherstellung

Die resultierende Bahnspannung innerhalb einer Produktionslinie wird nicht durch eine solitäre Komponente bestimmt. Sie ist das Ergebnis eines dynamischen Zusammenspiels verschiedener physikalischer Einflussgrößen entlang des gesamten Bahnlaufs. High-Speed-Geschwindigkeiten, chargenabhängig wechselnde Materialeigenschaften der Metallfolien, massive Durchmesseränderungen beim Auf- und Abwickeln sowie abrupte Beschleunigungsphasen verändern permanent die mechanische Beanspruchung der Materialbahn.
Zusätzlich beeinflussen die Walzengeometrie, die exakte Parallelausrichtung der Rotoren sowie die Homogenität der Lastverteilung über die gesamte Arbeitsbreite die reale Zugbeanspruchung während des Betriebs. Insbesondere bei ultradünnen Anoden- und Kathodenbändern ist eine absolut gleichmäßige Kraftübertragung über die gesamte Breite zwingend erforderlich. Bereits minimale, lokale Spannungsspitzen führen zu asymmetrischen Dehnungen, die nachfolgende Beschichtungsprozesse fehlerhaft werden lassen.

Technische Kriterien für konstante Zugspannungen

Eine dauerhaft konstante Bahnspannung lässt sich nicht durch isolierte Einzelmaßnahmen realisieren. Erst das Zusammenspiel hochpräziser Komponenten ermöglicht es, die Bahnprozesse innerhalb definierter Toleranzfenster stabil zu halten. Neben der messtechnischen Erfassung von Prozessdaten spielen die mechanische Bahnführung, die schlupffreie Kraftübertragung sowie die geometrische Präzision der eingesetzten Walzensysteme eine entscheidende Rolle.

Spezifische Walzenkonzepte nach Anforderungsbereich:

• CFK-Leit- und Cantileverwalzen: Das geringe Trägheitsmoment unterstützt stabile Bahnverhältnisse auch bei dynamischen Geschwindigkeitswechseln und trägt dazu bei, Materialschlupf innerhalb des Prozesses zu reduzieren.
• Sensorwalzen mit integrierter Messtechnik: Erfassen Prozessgrößen direkt innerhalb der Anlage und schaffen Transparenz über die tatsächlichen Betriebsbedingungen. In Verbindung mit digitalen Lösungen wie INOlogic^® lassen sich Messdaten strukturiert erfassen, auswerten und für die kontinuierliche Analyse von Prozesszuständen nutzen.

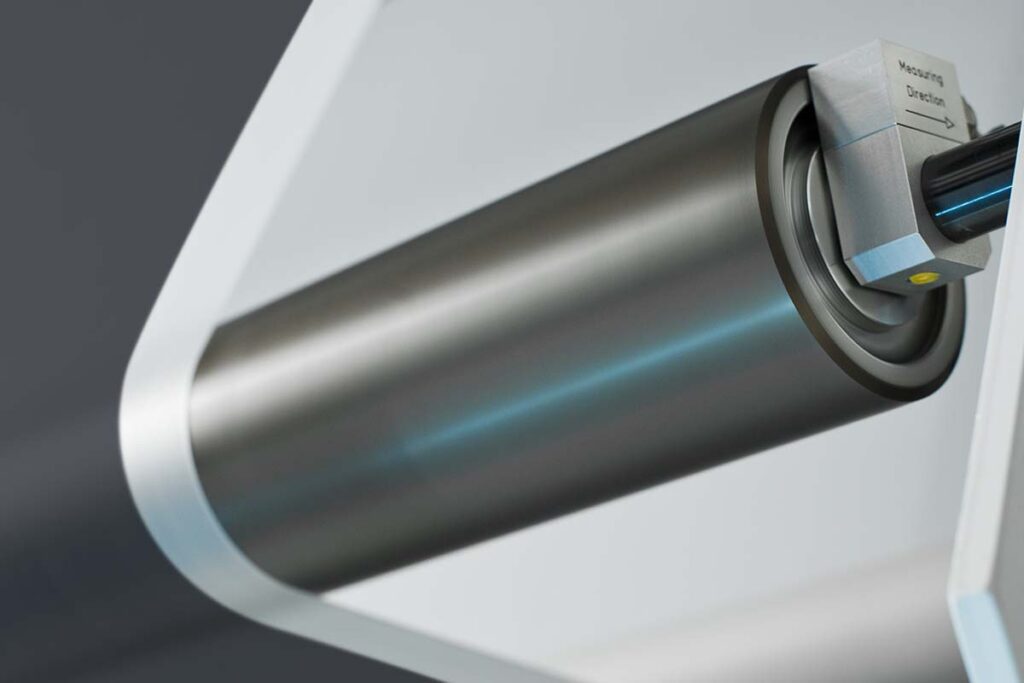

• Bahnzugsensoren: Erfassen die realen Zugkräfte kontinuierlich und ermöglichen die Bewertung kritischer Belastungszustände entlang des Bahnlaufs.
• Traktionswalzen mit PROTEK^®-Beschichtung: Definierte Oberflächenstrukturen sorgen für einen anwendungsspezifischen Reibwert und unterstützen eine kontrollierte Kraftübertragung.
• Zug-, Leit- und Umlenkwalzen: Unterstützen eine präzise Bahnführung und tragen zu einer gleichmäßigen Lastverteilung über die gesamte Arbeitsbreite bei.

Die Kombination aus anwendungsspezifischer Walzenauslegung, prozessangepassten Funktionsoberflächen sowie kontinuierlicher Mess- und Sensortechnik schafft die technischen Voraussetzungen für stabile Bahnspannungen, hohe Prozesssicherheit und eine langfristig hohe Anlagenverfügbarkeit.

Vorteile integrierter Walzen- und Sensorsysteme

Die Stabilität sensibler Elektrodenfolien wird nicht durch eine einzelne Komponente bestimmt. Erst das Zusammenspiel aus Walzenauslegung, Funktionsoberflächen, Bahnzugmessung und Sensorik schafft die Voraussetzungen für kontrollierte Bahnprozesse unter anspruchsvollen Produktionsbedingungen.

Durch die Kombination unterschiedlicher INOMETA-Lösungen lassen sich unter anderem folgende Vorteile realisieren:

• Gleichmäßige Kraftübertragung über die gesamte Arbeitsbreite
• Reduzierung lokaler Belastungsspitzen und kritischer Zugschwankungen
• Transparenz über relevante Prozessgrößen durch kontinuierliche Messdaten
• Hohe Prozesssicherheit auch bei dynamischen Lastwechseln und hohen Produktionsgeschwindigkeiten
• Unterstützung stabiler Prozessfenster über lange Laufzeiten hinweg
• Reduzierung von Ausschuss und ungeplanten Produktionsunterbrechungen
• Langfristig hohe Anlagenverfügbarkeit und reproduzierbare Bahnprozesse

Eine konstante Bahnspannung entsteht deshalb nicht durch eine einzelne Maßnahme. Sie ist das Ergebnis aus Walzentechnik, Messtechnik, Funktionsoberflächen und einem tiefen Verständnis des jeweiligen Prozesses.

Ganzheitliche Systemlösungen für stabile Bahnprozesse

Die Anforderungen an Bahnprozesse unterscheiden sich je nach Produktionsschritt und Materialeigenschaften. Deshalb betrachtet INOMETA Bahnführungssysteme ganzheitlich und kombiniert Walzenmechanik, Funktionsoberflächen sowie Mess- und Sensortechnik entsprechend der jeweiligen Anwendung.
Neben der Auswahl geeigneter Walzengeometrien können auch CFK-Leitwalzen und Cantileverwalzen, PROTEK^®-Beschichtungen sowie Sensorwalzen und Bahnzugsensoren dazu beitragen, stabile Prozessbedingungen innerhalb der Anlage zu unterstützen.
Darüber hinaus begleitet INOMETA Kunden bei der anwendungsspezifischen Auslegung von Bahnführungssystemen und unterstützt bei der Anpassung an unterschiedliche Produktionsbedingungen, Bahngeschwindigkeiten und Materialeigenschaften.
Dadurch lassen sich Bahnführungssysteme gezielt auf die Anforderungen moderner Batterieproduktionen abstimmen und stabile Prozessbedingungen langfristig unterstützen.
